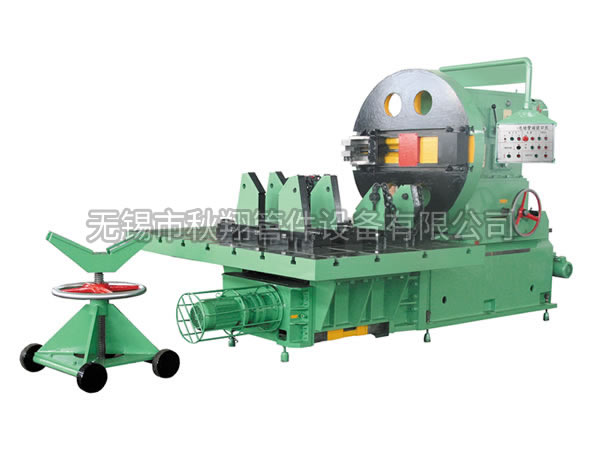

机床概况:

　　 本机床适用于电站、石油、化工、造船等行业中管件制造、管道安装单位使用，是管件制作和管道施工焊接前管端坡口加工的关键设备。 本坡口机可配置不同的夹具，能加工φ820~φ1620的直管和弯头等管端坡口；刀盘上配有角度刀架可加工壁厚大于14毫米中高压管道；；角度刀架按不同管径调节位置后由差动机构传动切削加工；夹紧装置采用平台结构和柔性夹紧可扩大加工范围和减少管件变形；管件找正采用动力头左右移动和夹具平台上下电动升降的方法；电气采用在操作箱上集中操作机床各动作，方便可靠。

主要技术参数:

1、电动机功率：N=15KW
2、刀盘速度： n=19-132rpm 六档
3、加工范围： 管子外径 820- 1620mm 管子壁厚10-50mm
4、角度刀架调节范围：0-37.5度之间
5、轴向移动行程：400mm 变频调速 ±1.45-14.5 电动
6、轴向快速进给量：±313mm/min 电动
7、夹具工作平台：2500x2000x150mm
8、可以加工坡口形式:单V、双V、U内坡等形式
9、刀盘直径： D=1620mm
10、机床中心高：H=1495mm
