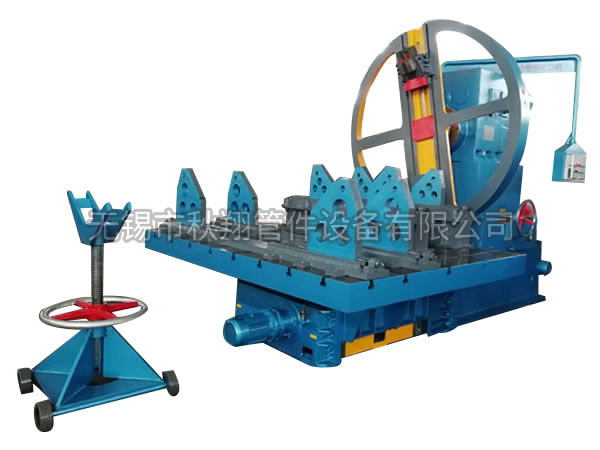

Q122000电动坡口机
Q122000电动坡口机
| 序号 | 项 目 名 称 | 参 数 值 | 单 位 | 备 注 | |
| 1 | 动 力 头 |
电动机功率型号 | Y160L6-6 15 | 千瓦 | 主电机 |
| 主轴转速 | 19、27、56、78、96、132 | 转/分 | 六档 | ||
| 刀架差动进给量 | 0、0.14、0.28 | 毫米/转 | 三档 | ||
| 刀架电动进给量 | ±184.4 | 毫米/分 | 点动、三档均可 | ||
| 电动机功率 | A0-6334-B5 0.55 | 千瓦 | 刀架快进 | ||
| 2 | 滑 台 机 构 |
横向调节量 | ±50 | 毫米 | 手动 |
| 电动机功率型号 | Y90L-4-B5 1.5 | 千瓦 | 轴向快进 | ||
| 轴向快速进给量 | ±313 | 毫米/分 | 点动 | ||
| 轴向工进进给量 | ±1.45-14.5 | 毫米/分 | 变频调速 | ||
| 电动机功率型号 | Y801-4-B5 0.75 | 千瓦 | 轴向工进 | ||
| 纵向行程 | 400 | 毫米 | |||
| 3 | 夹 具 平 台 机 构 |
夹具工作平台 | 2500x2000x150 | 毫米 | |
| 夹具工作平台承载 | 10000 | 公斤 | |||
| 升降调节量 | ±50 | 毫米 | |||
| 升降调节速度 | ±29 | 毫米/分 | 点动 | ||
| 电动机功率型号 | Y90L-6-B5 1.1 | 千瓦 | |||
| 4 | 刀 盘 机 构 |
刀盘直径 | φ2200 | 毫米 | |
| 刀架角度调节 | 0-37.5° S=90 | 毫米 | 差动进刀 | ||
| 浮动刀架的浮动量 | ±5 | 毫米 | 轴向工进 | ||
| 5 | 加 工 范 围 |
切削直径（直管） | φ400-φ2000 | 毫米 | |
| 切削直径（弯头） | φ400-φ2000 | 毫米 | R=1.5Dw | ||
| 切削管子最大壁厚 | 150 | 毫米 | 角度刀架 | ||
| 加工坡口形式 | V、U | 刀具决定 | |||
| 浮动刀架切削宽度 | 10 | 毫米 | 壁厚16毫米以下 | ||
| 6 | 机 床 外 形 |
主轴中心高 | 1795 | 毫米 | |
| 机床长度 | 4700 | 毫米 | |||
| 机床宽度 | 2500 | 毫米 | |||
| 机床高度 | 2900 | 毫米 | |||
| 机床重量 | 15000 | 公斤 | |||
