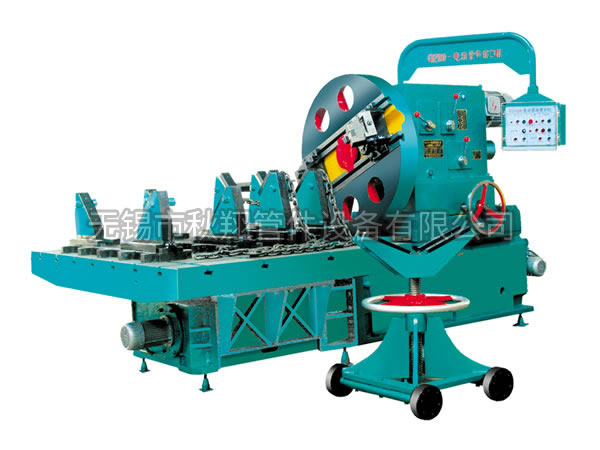

Q12130 坡口机
Q12130 坡口机
| 序号 | 项 目 名 称 | 参 数 值 | 单 位 | 备 注 | |
| 1 | 动 力 头 |
电动机功率型号 | Y160L6-B5 11 | 千瓦 | 主电机 |
| 主轴转速 | 23、35、70、107、121、184 | 转/分 | 六档 | ||
| 刀架差动进给量 | 0、0.14、0.28 | 毫米/转 | 三档 | ||
| 刀架电动进给量 | ±184.4 | 毫米/分 | 点动、三档均可 | ||
| 电动机功率 | YS-7124-B5 0.37 | 千瓦 | 刀架快进 | ||
| 2 | 滑 台 机 构 |
横向调节量 | ±50 | 毫米 | 手动 |
| 电动机功率型号 | Y90L-4-B5 1.5 | 千瓦 | 轴向快进 | ||
| 轴向快速进给量 | ±313 | 毫米/分 | 点动 | ||
| 轴向工进进给量 | ±1.45-14.5 | 毫米/分 | 变频调速 | ||
| 电动机功率型号 | YUBP80M6B-B5 0.55 | 千瓦 | 轴向工进 | ||
| 纵向行程 | 400 | 毫米 | |||
| 3 | 夹 具 平 台 机 构 |
夹具工作平台 | 2200x1600x200 | 毫米 | |
| 夹具工作平台承载 | 10000 | 公斤 | |||
| 升降调节量 | ±50 | 毫米 | |||
| 升降调节速度 | ±29 | 毫米/分 | 点动 | ||
| 电动机功率型号 | Y100L1-4-B5 2.2 | 千瓦 | |||
| 4 | 刀 盘 机 构 |
刀盘直径 | Φ1300 | 毫米 | |
| 刀架角度调节 | 0-37.5° S=100 | 毫米 | 差动进刀 | ||
| 浮动刀架的浮动量 | ±5 | 毫米 | 轴向工进 | ||
| 5 | 加 工 范 围 |
切削直径（直管） | Φ400-φ1300 | 毫米 | |
| 切 削 直径（弯头） | Φ400-Φ1300 | R=1.5D | |||
| 切削管子最大壁厚 | 100 | 毫米 | 角度刀架 | ||
| 加工坡口形式 | V、U | 刀具决定 | |||
| 6 | 机 床 外 形 |
主轴中心高 | 1380 | 毫米 | |
| 机床长度 | 3850 | 毫米 | |||
| 机床宽度 | 2200 | 毫米 | |||
| 机床高度 | 2100 | 毫米 | |||
| 机床重量 | 10000 | 公斤 | |||
